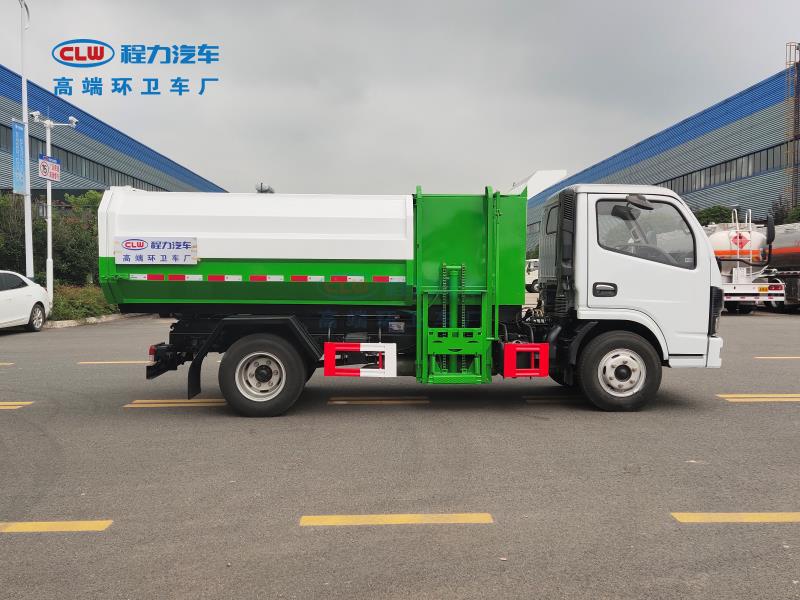

CL5071ZZZ6GH型自裝卸式垃圾車功能介紹

自裝卸式垃圾車，也稱掛桶垃圾車，由密封式垃圾廂、液壓系統、操作系統組成。舉升油缸（2支），垃圾廂可自吊上下，上下一次循環工作時間≤50S.

1、產品概述：

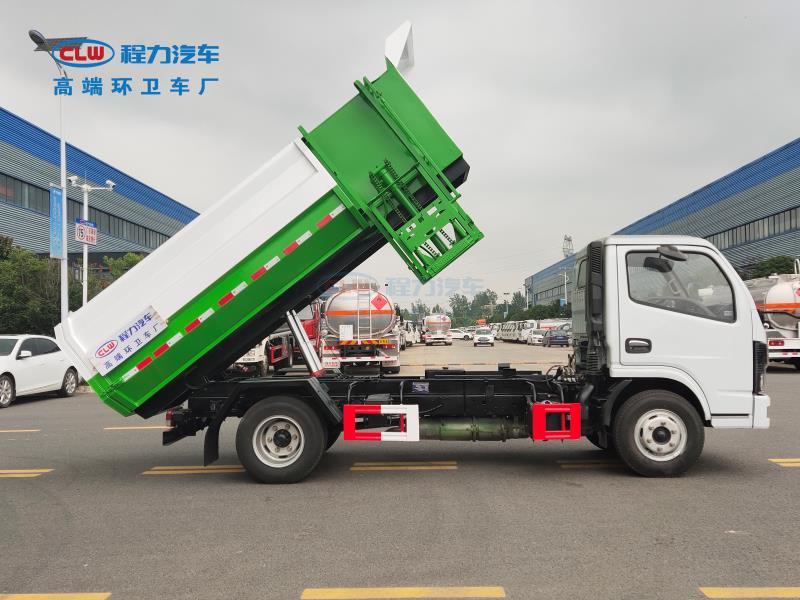

掛桶式垃圾車用于城鎮內的垃圾收集、轉運、卸料作業的專用車輛。該車是由汽車底盤、自卸油缸，提升機總成、頂蓋（選裝）、附車架、垃圾箱體等組成。該車操作由液壓控制系統來完成，控制方式可以為手動或電控。該車主要用于城鎮垃圾的垃圾收集、轉運和卸料。操作開提升控制閥將垃圾桶隨提升機向上升起并翻轉傾斜，桶內垃圾被倒入車廂內完成垃圾單次裝載，反向操作提升控制閥，垃圾桶隨提升機而放下；完成垃圾裝載后再進行傾卸時，操作自卸控制閥，垃圾箱繞后翻轉軸傾斜體舉，箱體后門打開，垃圾傾卸出箱體；起該車由液壓控制系統來完成該車的提升機的上升和下降及垃圾的自卸功能，降低了工人的勞動強度和改善了工作環境。該垃圾車的收運方式是目前國內泛采用的垃圾收集轉運方式，其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控、氣控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕，防塵，防溢不產生二次污染等優點。垃圾運輸車具體操作方法及步驟如下：

掛桶及垃圾裝載

首先將垃圾箱推移到提升機掛鉤處，同時將桶提掛位放在掛鉤上，推動提升機操作開關（或手柄）至上升位置，這時上蓋油缸動作，從而帶動提升機拉桿向上運動，垃圾桶被掛起，同時上蓋也逐漸被打開；如圖；

推移垃圾桶并靠緊提升機

當提升機和垃圾桶上升到一定位置，垃圾桶被鎖緊（或壓緊），最后垃圾桶隨提升機翻板一起上升到箱體頂端，上蓋完全打開，并翻倒桶內垃圾至箱體；如圖；

松開提升機操作開關（或手柄）回中位，上蓋油缸停止工作，提升機各部件和垃圾桶停止不動；將推動提升機操作開關（或手柄）至下降位置，這時上蓋油缸收回，從而使提升機拉桿和垃圾桶向下翻轉，垃圾桶逐漸被放下并松開，直至放回地面；松開提升機操作開關（或手柄）回中位，最后移開垃圾桶，完成一次垃圾裝載的工作。

注意：垃圾運輸車操作時，提升機旁和垃圾桶下嚴禁站人！

2、結構簡圖：

3、操作步驟：

裝載垃圾前，空載運轉達到6個標準氣壓時，掛上取力器，檢查各部件有無泄漏或異常后，再按照操作步驟進行操作；其具體操作步驟如下：垃圾裝載步驟1.首先將垃圾桶放置在提升機的掛鉤處，再將提升或上蓋（選裝）操作手柄推至升起位置，箱體右側提升機油缸或頂端上蓋開蓋油缸伸出，使提升機帶動垃圾桶向上升起并旋轉翻倒垃圾，垃圾進入箱體。松開操作手柄使其回到中位；如圖
